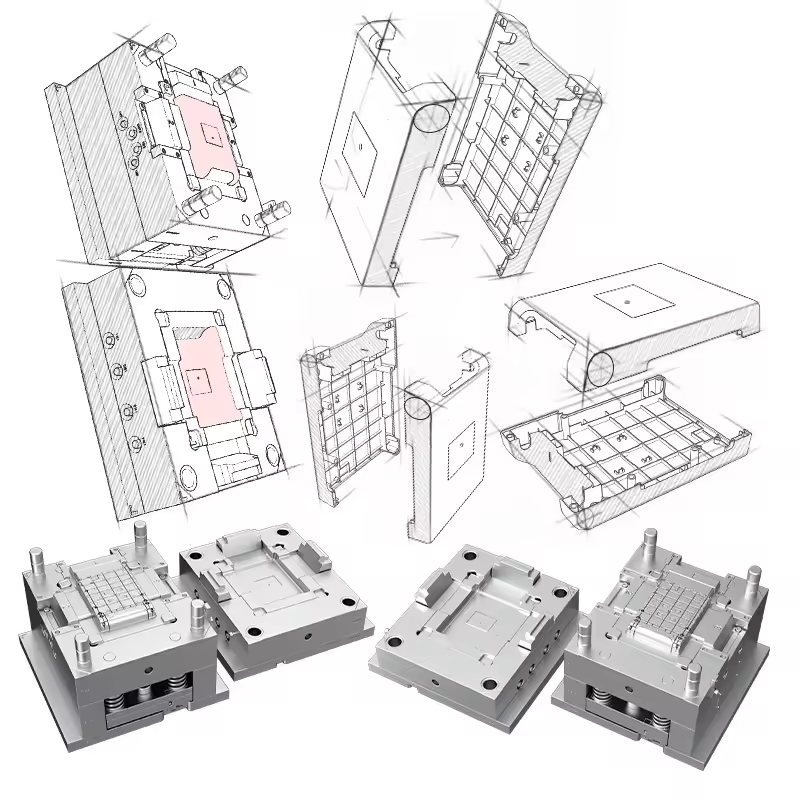

Examen des décisions relatives à la conception des moules avant la fabrication des outils
Conception pour une production stable
La conception du moule commence par la géométrie de la pièce, la résine, le volume, les exigences de surface, les cotes critiques et le procédé de moulage. Une analyse DFM (conception pour la fabrication) permet d’identifier les problèmes avant la découpe de l’acier.
L'étude peut porter sur la ligne de joint, le dévers, les sections de paroi, les points d'injection et les canaux d'injection, le refroidissement, l'aération, l'éjection, le retrait et les zones esthétiques. Les conclusions pertinentes sont consignées par écrit pour être examinées par le client avant la fabrication du moule.
Périmètre de l'outillage et contrôle des projets
Le plan d'outillage est défini à partir de la conception et du devis approuvés, et non à partir d'une liste générique de capacités.
- Plan de fabrication : Le matériau du moule, les inserts, l'usinage, la finition et les composants achetés sont identifiés pour le projet.
- Plan d'inspection : Les exigences critiques en matière d’outillage et d’échantillons sont indiquées dans le dessin fourni.
- Contrôle des modifications : Les révisions, le coût, le calendrier et le statut d’approbation sont consignés avant que les modifications ne soient mises en œuvre.
- Planification du cycle de vie : Les attentes en matière de propriété, d’entretien, de pièces de rechange, de stockage et de réparation sont confirmées lorsque cela est nécessaire.
Planification de l'outillage de production
Le volume de production, la géométrie des pièces, la résine, la finition, l'échantillonnage et les attentes en matière de maintenance déterminent la configuration du moule.
- Révision de la configuration : Les approches relatives à la cavitation, au canal d'injection, à la buse d'injection, à l'insert et à l'éjection sont évaluées pour la pièce.
- Analyse des risques : Les risques liés au remplissage, au refroidissement, à la ventilation, au gauchissement et à l'aspect esthétique sont abordés avant la validation de la conception.
- Plan d'essai : La quantité d'échantillons, les contrôles, les retours d'information et les cycles de correction sont définis pour le projet.
- Périmètre du devis : Le calendrier, la documentation, l'assistance et les exclusions sont confirmés par écrit.
FAQ sur la conception et la fabrication de moules
Veuillez envoyer le modèle 3D ainsi qu'un plan 2D soumis à un contrôle de révision, dans la mesure du possible. Précisez le type de résine, le volume annuel et le volume de commande prévus, les cotes critiques, la finition ou la texture, les exigences en matière de contrôle qualité, les délais visés, ainsi que toute contrainte existante liée à l'outillage.
L'étude peut porter sur la ligne de joint, le déport, les sections de paroi, les nervures et les bossages, les hypothèses de retrait, la stratégie relative aux points d'injection et aux canaux d'injection, l'évent, le refroidissement, l'éjection, les zones esthétiques et les risques potentiels liés au moulage. Le périmètre d'étude applicable est déterminé en fonction de la pièce soumise et des exigences du projet.
Le choix dépend du comportement de la résine, des renforts ou des additifs, du volume prévu, des exigences en matière de finition de surface, de l'exposition à la corrosion ou à l'usure, des prévisions d'entretien et du budget convenu pour l'outillage. La nuance d'acier, les inserts, la cavitation et le type de canal d'injection sont confirmés dans le devis du projet et lors de la revue de conception.
Le délai de livraison dépend de la complexité de la pièce, de la cavitation, de la disponibilité de l'acier et des composants, de l'étendue des opérations d'usinage et de finition, des exigences en matière d'essais, des mesures, des retours d'information sur les échantillons et des modifications techniques. Le devis doit indiquer le calendrier des étapes clés pour le périmètre du projet approuvé, plutôt que de se fonder sur un délai de livraison standard.
Le processus convenu comprend généralement la validation de la conception, la fabrication, l'assemblage, un essai sur moule, l'examen des échantillons, la mesure ou l'inspection par rapport aux exigences fournies, ainsi que les corrections documentées si nécessaire. Les critères d'acceptation et les documents requis sont définis pour le projet.
Les modifications demandées doivent être consignées par rapport à la version actuelle du dessin ou du modèle. Leur incidence sur l'outillage, les échantillons, les coûts et le calendrier est examinée avant le début des travaux, et le périmètre actualisé est confirmé par une validation écrite.
Ce que couvre l'étude de projet de moule
Un devis utile définit les données de conception, l'étendue de l'outillage, les points d'approbation et les hypothèses spécifiques au projet avant le début de la fabrication.
DFM et revue de la conception des moules
Vérifiez la pièce et l’application avant de définir le concept d’outillage.
- Ligne de joint, angle de dépouille, parois, nervures, bossages et contre-dépouilles
- Considérations relatives à la porte d'injection, au canal d'injection, à l'évent, au refroidissement et à l'éjection
- Retrait de la résine, déformation, zones esthétiques et cotes critiques
Plan d'outillage et devis
Établissez le lien entre la configuration du moule et les besoins en termes de volume, de résine, de finition et de maintenance.
- Matériau du moule, inserts, cavitation et approche des canaux d'injection
- Composants achetés, usinage, finition et périmètre de l'assemblage
- Étapes clés, échantillons, documents, responsabilités et exclusions
Essais, inspection et contrôle des modifications
Définir la manière dont les échantillons et les révisions seront examinés avant le lancement de la production.
- Conditions d’essai et quantité d’échantillons
- Retour d'information sur les dimensions, l'aspect visuel, l'assemblage et le moulage
- Contrôle des révisions, portée des corrections et validation écrite
Éléments confirmés dans le devis
Portée de l’outil
Configuration, composition du matériau, opérations, composants et exclusions.
Inspection
Dimensions critiques, examen des échantillons, mesures et exigences relatives aux rapports.
Étapes clés
Étapes d'homologation de la conception, de fabrication, d'essai, de retour d'expérience, de correction et de mise en service.
Archives
Révisions des plans, validations, impact des modifications et documents requis pour le projet.
Assistance technique : révision Principes de conception des moules d'injection, Options de conception des points d'injection, et Facteurs de sélection de l'acier à outils. Pour la prochaine étape d'achat, comparez Moulage par injection et exigences relatives aux essais ou consultez le Parcours des pièces moulées sur mesure. Les périmètres relatifs à l'outillage et à la production des pièces sont confirmés séparément dans le devis.
Vérifier les résultats
Les lacunes dans les données et les questions relatives aux plans doivent être consignées avant l'établissement du devis.
Examen des considérations relatives à la ligne de joint, au dévers, à la porte d’injection, au canal d’injection et à l’éjection.
Les risques liés au refroidissement, à la ventilation, au retrait et aux défauts visibles sont abordés.
Conclusions approuvées et décisions en suspens consignées pour validation.
Vérifier les données saisies

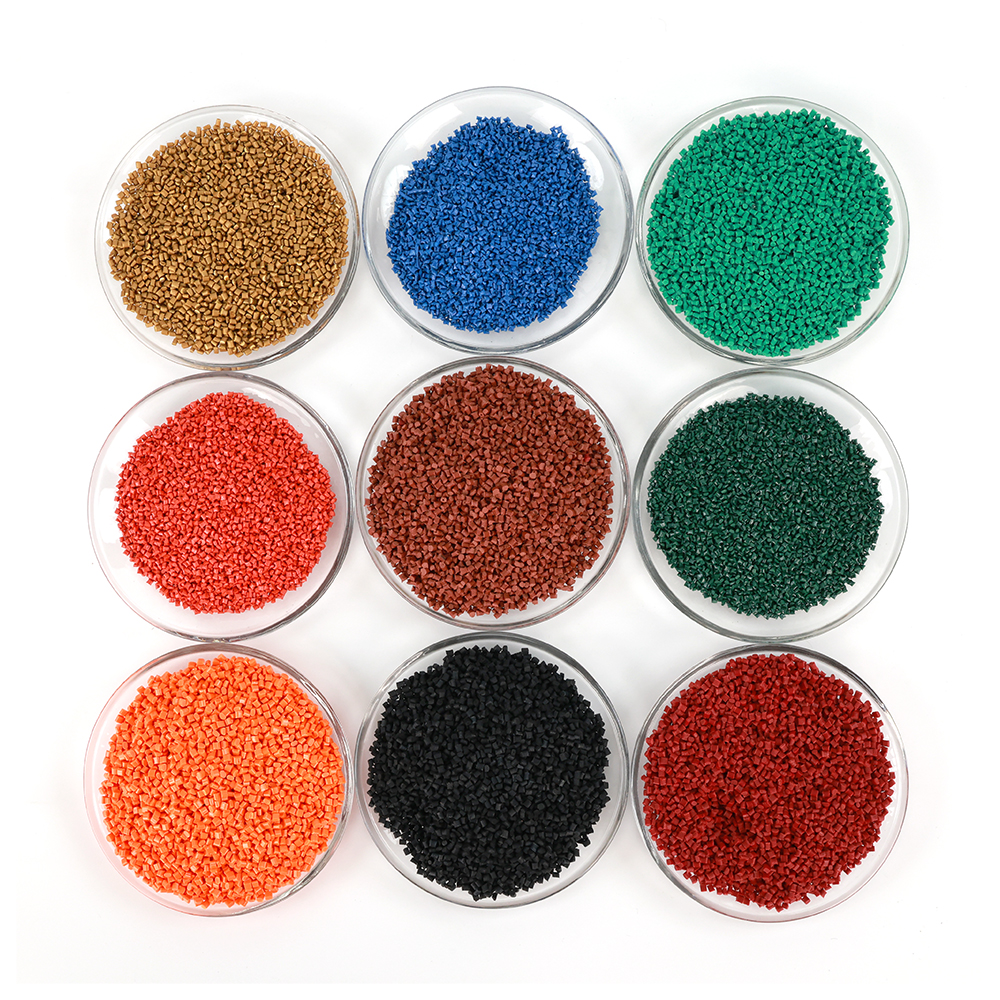

Identification de la nuance de résine, du renfort, des additifs et de la couleur.
Les exigences en matière de température, de résistance chimique, d’humidité, d’usure et d’aspect esthétique sont consignées.
Prise en compte du volume, de la durée de vie prévue des outils, de la maintenance et du budget.
Documents relatifs aux matériaux et exigences spécifiques au projet confirmés.
Décisions de conception
Examen des aspects liés à la cavitation, au canal de coulée, à la buse d’injection, au refroidissement, à la ventilation et à l’éjection.
Dimensions critiques, repères, texture et zones esthétiques identifiées.
Les aspects liés à l'accès, à la maintenance, aux composants remplaçables et à la propriété sont abordés.
Une conception soumise à un contrôle des révisions et approuvée avant le début de la fabrication.
Essai et homologation
Conditions d'essai et quantité d'échantillons convenues pour la phase d'évaluation.
Les dimensions, l'aspect, les problèmes de moulage et les retours d'expérience concernant l'assemblage sont consignés.
Suivi des changements d'outils et de pièces par rapport aux révisions approuvées.
Mise en production sur la base de critères d'acceptation documentés.
Processus en 3 étapes
Déroulement d’un projet de moulage
Le projet suit un parcours défini de révision et de validation. Les étapes précises, les responsabilités, les exigences relatives aux échantillons et les documents sont confirmés dans le devis correspondant au périmètre soumis.
Demander une analyse de projet de moulage
Fournissez suffisamment d'informations pour permettre l'examen du périmètre de conception du moule et des hypothèses sur lesquelles repose le devis.
- Modèle 3D et dessin 2D avec contrôle des révisions
- Grade de résine, couleur, renfort et environnement d'utilisation
- Prototypes, commandes et prévisions de volume annuel
- Dimensions critiques, finition, contrôle et calendrier prévisionnel
