Injection Molding Cost: The Engineering Answer
Injection molding cost is the sum of tooling, recurring production, secondary operations, quality requirements, and logistics. A simple mold may cost only a few thousand dollars, while a hardened multi-cavity production tool with slides, a hot runner, texture, and validation can cost tens of thousands of dollars or more. The correct comparison is therefore not “Which mold quote is lowest?” but “Which quotation produces the lowest controlled cost over the required program volume?”
For sourcing teams, the fastest reliable method is to normalize every quotation against the same mold specification, annual volume, resin grade, cycle-time assumption, inspection plan, packaging requirement, and delivery term. If any of those inputs differ, the quoted totals are not directly comparable.
| Decision Question | Cost Driver to Confirm | Why It Changes the Quote |
|---|---|---|
| How many parts are required per year? | Cavity count, mold steel, automation, cycle time | Annual demand determines whether a cheaper single-cavity tool or a higher-output production mold has the lower total cost. |
| What service life must the mold achieve? | Steel grade, hardness, replaceable inserts, wear protection | A prototype tool and a one-million-cycle tool should not be priced or evaluated as equivalent equipment. |
| Which dimensions are critical? | Machining precision, mold alignment, process capability, inspection | Tight tolerances can increase tooling, sampling, metrology, and process-control cost. |
| What does the delivered part include? | Degating, inserts, assembly, marking, inspection, packaging | A low molded-piece price may exclude operations needed to create a shippable finished component. |
Introduction : Pourquoi les coûts du moulage par injection varient-ils autant ?
Devis de deux usines $3,800 et $11,200 pour le même moule. Les deux indiquent “ acier P20, deux cavités ”. Comment expliquer un écart de 3 fois ? La réponse réside rarement dans la malhonnêteté ; le plus souvent, cela tient à des différences dans ce que le devis couvre réellement : certification de l’acier, trempe des cavités, profondeur de texture, nombre de broches d’éjection, disposition du refroidissement, hypothèses relatives à la garantie à vie, jeux d’inserts de rechange et opérations de post-traitement que l’un des fournisseurs inclut dans son offre tandis que l’autre les facture séparément.
Ce guide présente une ventilation des coûts du moulage par injection en modèle à trois compartiments, explique les facteurs qui déterminent chaque poste de coût, vous propose 10 questions qui vous permettent de distinguer immédiatement les fournisseurs sérieux de ceux qui ne font que vous faire perdre votre temps, et fournit des fourchettes de référence afin que vous puissiez déterminer si un devis est compétitif avant même d'entamer les négociations.
Le modèle de coûts à trois catégories
Chaque projet de moulage par injection, que vous commandiez 5 000 ou 500 000 pièces, se décompose en trois postes de coûts bien distincts. Les chiffrer séparément — et refuser les devis forfaitaires — constitue la tactique la plus efficace pour maîtriser les coûts.
| Seau | Ce que cela couvre | Part habituelle du coût total | Ponctuel ou récurrent |
|---|---|---|---|
| Catégorie 1 : Outillage de moulage | Base du moule, usinage des cavités et des noyaux, canal chaud, éjection, canaux de refroidissement, montage, essais, contrôle du premier article | 60–85% pour les dépenses de première année (faible volume) ou 10–25% (volume élevé) | Coût ponctuel (amorti sur la durée du projet) |
| Catégorie 2 : Prix unitaire des pièces | Matières premières, coût horaire des machines, main-d'œuvre des opérateurs, électricité, frais généraux, marge bénéficiaire | 15–40% pour les dépenses de première année (faible volume) ou 75–90% (volume élevé) | Récurrent par prise |
| Catégorie 3 : Opérations secondaires | Découpe/ébarbage, soudage par ultrasons, tampographie, estampage à chaud, insertion de composants, assemblage, conditionnement | 5–25% du coût total de la pièce (varie considérablement en fonction de la complexité de la pièce) | Récurrent par pièce |
Point clé : Un fournisseur qui propose un devis d'outillage peu élevé peut compenser cela par un prix unitaire des pièces gonflé. Demandez toujours que les postes « Bucket 1 » et « Bucket 2 » figurent sur des lignes distinctes dans chaque devis. Si un fournisseur refuse de les détailler, considérez cela comme un signal d'alerte.
Outillage de moulage : quels sont les facteurs qui déterminent le prix ?

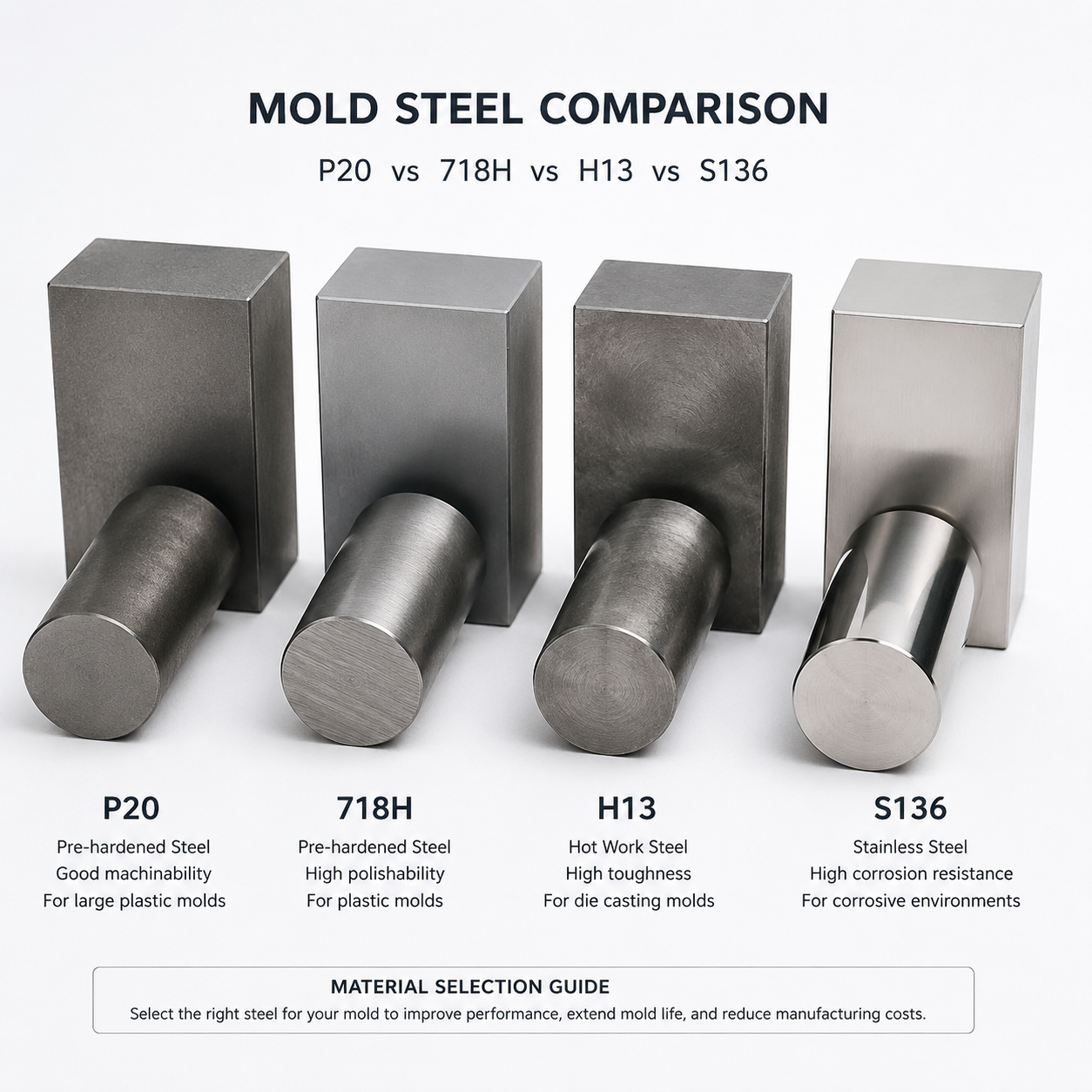

Choix de la nuance d'acier
Le principal facteur de coût d’un moule réside dans la nuance d’acier choisie pour les inserts de la cavité et du noyau. Pour les moules prototypes (moins de 10 000 injections), l’aluminium ou le P20 peuvent suffire. Pour les moules de série destinés à plus de 500 000 cycles, l’acier trempé H13 ou S136 devient indispensable — et coûte 3 à 5 fois plus cher à l’achat.
| Nuance d'acier | Dureté (HRC) | Durée de vie (coups) | Meilleur pour | Indice des coûts relatifs |
|---|---|---|---|---|
| P20 (pré-trempé) | 28–32 | 50,000–200,000 | Résines à usage général, non abrasives (ABS, PP, PE) | 1,0x (valeur de référence) |
| 718H (pré-trempé, finition améliorée) | 33–38 | 100,000–300,000 | Pièces cosmétiques ultra-brillantes, lentilles, pièces transparentes | 1.3–1.6x |
| H13 (trempé à chaud, trempé à cœur) | 48–52 | 500,000–1,000,000+ | Résines renforcées de verre, applications soumises à une forte usure, production à grand volume | 2.0–3.5x |
| Acier inoxydable S136 / 420 (trempé) | 48–54 | 300,000–800,000 | Dispositifs médicaux, contact alimentaire, résines corrosives (PVC, POM) | 2.5–4.0x |
Règle pratique : Pour les volumes de production inférieurs à 50 000 unités, le P20 est presque toujours le bon choix, sauf si vous utilisez du nylon renforcé de fibre de verre ou du PVC rigide. Ne laissez pas un fournisseur vous convaincre d’opter pour le H13 pour un programme de 20 000 unités : cela ne sera tout simplement pas rentable.
Économie des cavités et des structures à cavités multiples
L'ajout de cavités représente un compromis classique : un coût d'outillage initial plus élevé en échange d'un prix unitaire des pièces plus bas. Cette relation n'est pas linéaire. Un moule à une cavité coûte X ; un moule à deux cavités coûte environ 1,6 à 1,8 fois plus (et non pas 2 fois plus), car la base du moule, le collecteur de refroidissement et le collecteur à canaux chauds sont communs. Au-delà de 8 cavités, la complexité augmente fortement en raison des difficultés liées à l'équilibre de remplissage et à l'uniformité du refroidissement.
| Caries | Facteur de coût d'outillage par rapport à une cavité unique | Impact sur la durée du cycle | Idéal pour (volume annuel) |
|---|---|---|---|
| 1 | 1.0x | Valeur de référence | 1–10,000 |
| 2 | 1.6–1.8x | Le nombre de pièces par cycle double ; la durée du cycle reste à peu près la même | 10,000–50,000 |
| 4 | 2.5–3.2x | Puissance multipliée par 4 ; cycle légèrement plus long pour assurer l'équilibre thermique | 50,000–250,000 |
| 8 | 4.0–5.5x | Sortie 8x ; la complexité liée au refroidissement et à la gestion des portes augmente le cycle de 10 à 151 TP3T | 250,000–1,000,000 |
| 16+ | 6.0–9.0x | Nécessite un équilibrage avancé des rouleaux ; toutes les géométries ne sont pas compatibles | 1,000,000+ |
Facteurs de complexité qui font grimper le coût des moules
Outre l'acier et la cavitation, plusieurs caractéristiques de conception font grimper le coût des moules :
- Actions latérales / glissières : Chaque contre-dépouille nécessitant un mécanisme à action latérale ajoute $800 à 3 000 au coût de l'outillage (tarifs chinois). Une pièce comportant 4 actions latérales peut doubler le coût de la base du moule.
- Noyaux de levage : Les contre-dépouilles internes résolues à l'aide de poussoirs ajoutent généralement $400 à 1 200 par poussoir.
- Fils de fil (dévissage) : Les mandrins de filetage rotatifs nécessitent des mécanismes hydrauliques ou à engrenages. Ajouter $2 000–6 000 par élément fileté.
- Tolérances serrées : Les tolérances inférieures à ±0,05 mm sur n'importe quelle dimension nécessitent un usinage par électroérosion par enfonçage de haute précision et un alignement plus rigoureux du moule — ajouter 20–40% au coût d'usinage de la cavité.
- Finition très brillante : Les finitions miroir SPI A-1 à A-3 nécessitent de l'acier 718H ou S136, ainsi que 40 à 80 heures de polissage à la main — ajouter $1 000 à 4 000 selon la surface.
- Texture (normes VDI/MT) : La gravure chimique ou la texturation au laser entraîne un surcoût de $300 à 2 000 par face de cavité, en fonction de la profondeur et de la complexité du motif.
- Refroidissement conforme : Les inserts de refroidissement imprimés en 3D, qui épousent les contours complexes des pièces, peuvent réduire la durée du cycle de 20 à 40%, mais augmentent le coût du moule de $1 500 à 5 000. Évaluez le retour sur investissement en fonction du volume.

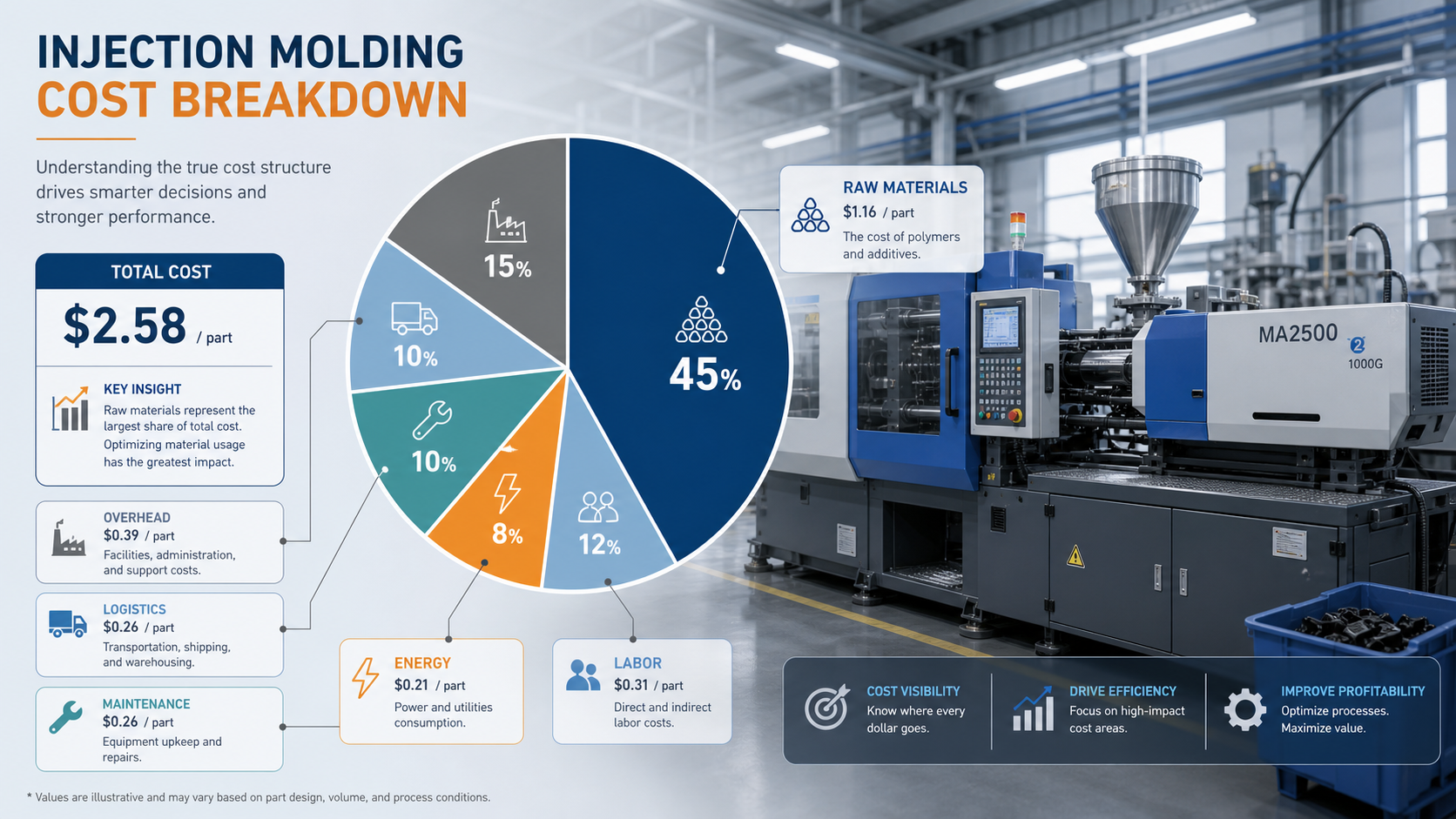

Ventilation du prix unitaire par pièce
Une fois le moule fabriqué, le coût récurrent de chaque moulage dépend de trois facteurs : le matériau, le temps machine et les frais généraux.
Coût des matériaux (40–60% du prix unitaire)
Le coût du matériau est le facteur déterminant dans le prix d'une pièce. Pour les résines de base (PP, PE, PS), le coût du matériau varie entre $1,00 et 2,50/kg et représente entre $0,02 et 0,15 par pièce. Pour les résines techniques (PA6 avec 30% GF, PBT, POM), il faut compter entre $3,00 et 6,00/kg. Pour les résines haute température ou spécialisées (PEEK, PPS, LCP), le coût de la matière première à elle seule peut atteindre $40–80/kg.
Une pratique des fournisseurs à surveiller : De nombreux fournisseurs chinois ajoutent 8–15% au coût des matières premières sous forme de majoration au titre de la “ manutention ”. Certains proposent les matières premières au prix catalogue plein alors qu’ils les achètent à des tarifs dégressifs en volume et empochent la différence. Demandez si le prix des matières premières est indiqué au prix coûtant ou selon la formule « coût majoré », et exigez que la marque et la qualité de la résine soient précisées sur chaque ligne du devis.
Taux horaire de la machine ($15–50/h en Chine, $60–180/h sur les marchés occidentaux)
Le tarif horaire de la machine comprend l'amortissement de la presse, l'électricité, l'eau, le salaire de l'opérateur et les frais généraux de base. Les tarifs varient en fonction de la capacité de la machine :
| Force de serrage (tonnes) | Tarif habituel — Chine (USD/h) | Tarif habituel — Amérique du Nord/Europe (USD/h) |
|---|---|---|
| 80–120 T | $4–10 | $35–55 |
| 160–250 T | $8–18 | $45–75 |
| 300–500 T | $15–30 | $60–120 |
| 650 à 1 200 T | $25–50 | $90–180 |
En Chine, des cadences inférieures à $4/h devraient susciter la méfiance : à ce niveau, soit le fournisseur subit des pertes sur la presse, soit il compense en gonflant le prix des matériaux.
Le temps de cycle et son impact
Une pièce dont le cycle dure 18 secondes coûte environ deux fois moins cher à l'unité que la même pièce dont le cycle dure 36 secondes (toutes choses égales par ailleurs). Le temps de cycle est le produit du temps d'injection, du temps de refroidissement (généralement 50 à 70% du cycle total), de l'ouverture et de la fermeture du moule, et de l'éjection de la pièce. L’optimisation de la configuration du refroidissement dès la phase de conception du moule — en installant des conduites d’eau plus larges, en utilisant des diffuseurs ou des déflecteurs pour les noyaux profonds, ou en optant pour un refroidissement conformé — peut réduire le temps de cycle de 20 à 40 % et permettre un retour sur investissement en 6 mois grâce à la baisse du prix unitaire des pièces.
Dix questions à poser avant d'accepter un devis
Ces questions ont pour but de mettre en évidence les lacunes du devis — des éléments que le fournisseur a omis intentionnellement ou auxquels il n’a tout simplement pas pensé. Un fournisseur capable de répondre sans difficulté aux dix questions mérite qu’on approfondisse la discussion avec lui. En revanche, s’il élude trois questions ou plus, il convient de l’écarter immédiatement.
- “ La nuance d’acier est-elle certifiée ? Pouvez-vous fournir le certificat d’usine avec le moule ? ” De nombreux fournisseurs indiquent “ P20 ” mais livrent en réalité un équivalent de qualité inférieure (par exemple, 2738 ou 2311, dont la dureté est réduite). Exigez le certificat de l'aciérie.
- “ Le prix de l'outillage comprend-il une analyse Mold-Flow, ou celle-ci est-elle facturée séparément ? ” L'analyse Moldflow (Autodesk Moldflow ou Moldex3D) coûte généralement entre $400 et 1 200 et est souvent omise. Sans elle, vous risquez de rencontrer des problèmes liés au placement des points d'injection et au gauchissement, qui ne seront détectés qu'au moment des essais.
- “ Combien de goupilles d'éjection, de goupilles de noyau et de bandes chauffantes de rechange sont fournies ? ” En règle générale, on prévoit une broche d'éjection de rechange pour chaque taille, une broche de noyau de rechange par cavité et une bande chauffante de rechange par zone. Si aucune pièce de rechange n'est fournie, ajoutez $200–600 au budget initial.
- “ Quelles sont les profondeurs et les normes de texture proposées, et y a-t-il un supplément par face ? ” La texture (par exemple, VDI 24, MT-11010) coûte entre $200 et 800 par face. Vérifiez qu’elle est comprise dans le prix et qu’elle ne sera pas facturée séparément après la validation du moule.
- “ Le PPAP (processus d'homologation des pièces de production) est-il inclus, et à quel niveau : niveau 1, 2 ou 3 ? ” Une demande PPAP complète de niveau 3 (rapport dimensionnel, certificat de conformité des matériaux, étude de capacité, plan de contrôle) coûte entre $800 et 2 500 et est rarement comprise dans le prix de base de l'outillage.
- “ La garantie du moule est-elle à vie ou limitée à un nombre défini de cycles ? Qu’est-ce qui est couvert : uniquement la cavité et le noyau, ou également le système à canaux chauds et le mécanisme d’éjection ? ” La plupart des fournisseurs offrent une garantie contre les défauts de fabrication couvrant entre 100 000 et 200 000 moulages, mais beaucoup excluent les composants du circuit chaud (qui bénéficient de leur propre garantie constructeur). Demandez la liste des exclusions par écrit.
- “ Quelle est la fréquence d'entretien, et fournissez-vous une liste des pièces de rechange recommandées avec les délais de livraison ? ” Chaque moule nécessite un entretien préventif régulier : nettoyage, lubrification, affûtage. Un fournisseur qui ne dispose pas d'un plan d'entretien préventif documenté n'a pas pris en compte l'avenir de votre moule au-delà de sa livraison.
- “ Le prix unitaire de la pièce comprend-il l'ébavurage, le découpage et le conditionnement ? Si ce n'est pas le cas, quels sont les coûts supplémentaires liés aux opérations secondaires ? ” Les opérations secondaires sont les coûts les plus souvent omis dans les devis de moulage par injection. Une pièce qui arrive encore fixée au canal d'injection n'est pas une pièce finie.
- “ Quelle est la structure de paiement ? Et quelles sont les étapes clés qui déclenchent chaque versement ? ” Les conditions standard prévoient un acompte de 30 à 50% à la validation de la conception du moule, de 30 à 40% lors du premier essai (T1) et de 15 à 20% à l'approbation du PPAP ou à l'expédition. Évitez de verser 100% d’avance et veillez à ce que les 10 à 15% restants soient retenus jusqu’à ce que les échantillons T1 au moins aient été approuvés.
- “ Pouvez-vous nous fournir trois références de projets réalisés au cours des 12 derniers mois, portant sur des pièces de taille, de matériau et de volume similaires ? ” Si un fournisseur hésite à ce stade, c'est peut-être qu'il ne dispose pas de l'expérience nécessaire. La vérification des références ne prend que 15 minutes et peut permettre d'économiser des dizaines de milliers de dollars en coûts liés à des outillages défectueux.
Guide rapide : fourchettes de prix en fonction de la complexité des pièces
Le tableau ci-dessous présente des fourchettes indicatives d'ordre de grandeur pour le coût des moules et le prix unitaire, en fonction de la complexité des pièces pesant entre 20 et 200 grammes, en acier P20 de qualité standard, produites en Chine. Ajouter 25–50% pour les ateliers d'outillage d'Europe occidentale ou d'Amérique du Nord. Ajoutez 30 à 80% pour l'acier H13 ou S136.
| Complexité des pièces | Exemples de pièces | Moule (une cavité, P20, Chine) | Fourchette de prix unitaires (matériel + machine) | Délai de livraison habituel |
|---|---|---|---|---|
| Simple (pas d'actions latérales, ouverture et fermeture uniquement) | Capuchons plats, entretoises, bagues simples, plaques signalétiques | $ 1 800–4 500 | $0,08–0,35 | 4 à 6 semaines |
| Modéré (1 à 2 mouvements latéraux, nervures de base) | Boîtiers, supports, enceintes, connecteurs | $4 500–12 000 | $0,25–0,85 | 6 à 9 semaines |
| Complexe (3 actions latérales ou plus, filetages, tolérances serrées) | Éléments de finition intérieure automobile, boîtiers de dispositifs médicaux, collecteurs multiports | $ 12 000–35 000 | $0,60–2,50 | 10 à 16 semaines |
| Haute précision (polissage de qualité optique, tolérance < 0,02 mm, salle blanche) | Lentilles optiques, puces microfluidiques, composants de dispositifs implantables | $ 30 000 – 120 000+ | $1,50–15,00+ | 14 à 24 semaines |
Remarque : Ces fourchettes de prix s’appliquent à un moule à cavité unique en P20, sans canal chaud, avec une finition SPI B-2 standard et sans opérations secondaires incluses. Chaque caractéristique supplémentaire — glissières, texture, canal chaud, refroidissement conformationnel — fait grimper le prix vers la limite supérieure de la fourchette, voire au-delà.
Les coûts cachés qui mettent à mal les budgets
La plupart des primo-accédants prévoient un budget pour ces trois postes et s'en tiennent là. Les éléments ci-dessous sont ceux qui grèvent le plus souvent le budget : aucun n'est déraisonnable à payer, mais il convient de vérifier si chacun d'entre eux est inclus ou exclu avant de signer un acte d'achat.
| Poste de coût caché | Gamme type (Chine) | Pourquoi cela passe inaperçu |
|---|---|---|
| Modifications liées à la conception en vue de la fabrication (DFM) | $300–1 500 | Certains magasins facturent les rapports DFM ; d'autres les incluent dans leur offre. Demandez une confirmation par écrit. |
| Analyse du flux de moulage | $400–1 200 | Souvent non inclus dans les devis d'outillage ; ajouté en tant que poste distinct dans la liste des travaux d'ingénierie. |
| Texture / grain | $300 – 2 000 par côté | Le moule proposé peut présenter une finition « telle que usinée » ou être conforme à la norme SPI B-2 uniquement. |
| PPAP / rapport dimensionnel | $800–2 500 | Le PPAP de niveau 3 nécessite des mesures par MMT, des études de capabilité et des plans de contrôle. |
| Conception d'emballages et emballages sur mesure | $ 0,02–0,15 par pièce | L'emballage en vrac dans des sachets en plastique est généralement inclus ; l'emballage de vente au détail personnalisé ne l'est pas. |
| Modifications apportées au moule à l'issue de l'essai T1 | $500–3 000 par modification | La plupart des devis couvrent les ajustements mineurs (dimensions des vantaux, profondeur des évents). Les modifications dimensionnelles entraînent un supplément. |
| Entretien des moules (préventif) | $200–800 par intervalle d'entretien | Souvent négligés jusqu'à l'apparition de traces de corrosion ou de petites fissures — moment où les coûts de réparation sont déjà plus élevés. |
| Frais de transport et droits d'importation | $500–2 500 (fret maritime) ou $1 500–5 000 (fret aérien) | Les moules pèsent entre 80 et 800 kg. Le fret maritime depuis la Chine vers les États-Unis coûte entre $200 et 600 par m³, droits de douane en sus. |
How to Normalize Injection Molding Quotes
Before comparing prices, place every supplier response into one quotation matrix. Blank cells are not minor administrative details; they are unpriced risk. Require each supplier to state assumptions rather than allowing “standard tooling” or “standard inspection” to stand without a definition.
| Quotation Line | Minimum Information Required | Risk If It Is Missing |
|---|---|---|
| Mold construction | Mold base supplier, cavity/core steel, hardness, heat treatment, cavity count, runner type, slides/lifters, cooling layout | Suppliers may quote materially different tool lives under the same general description. |
| Mold ownership and transfer | Legal owner, storage period, maintenance responsibility, transfer documentation, export crating and transfer charge | The buyer may discover that the mold cannot be moved or that drawings and process records are unavailable. |
| Trial and approval | Number of T0/T1 trials, sample quantity, dimensional report, material certificates, correction allowance | Sampling, inspection, and routine mold corrections may appear later as additional invoices. |
| Part price basis | Resin manufacturer and grade, color, regrind allowance, part and runner weight, cycle time, cavities, machine size, scrap assumption | The price cannot be recalculated when resin, cycle time, or production volume changes. |
| Quality level | Critical dimensions, sampling plan, CMM or gauge requirements, capability targets, FAI/PPAP documentation | Suppliers may quote basic visual inspection against a requirement that actually needs documented process capability. |
| Commercial basis | Currency, Incoterm, payment schedule, validity period, tax, freight, duty, packaging, warranty | A factory price can appear lower while producing a higher landed and qualified cost. |
Use Total Landed Program Cost, Not Piece Price Alone
A practical sourcing model is:
Total landed program cost = tooling and NRE + (approved quantity x finished-part unit price) + validation + packaging + freight and duty + expected maintenance and engineering changes.
For example, Supplier A may quote a $9,000 mold and a $1.10 part, while Supplier B quotes a $14,000 mold and a $0.78 part. At 10,000 parts, Supplier A appears lower before qualification and logistics. At 100,000 parts, the $0.32 unit-price difference is worth $32,000 and can outweigh the higher tooling investment. The calculation must also check whether both suppliers assumed the same resin, cavity count, cycle time, scrap rate, quality documentation, and delivery term.
Separate Price Uncertainty from Technical Risk
Ask the supplier to mark each quotation line as fixed, estimated, or dependent on DFM/T1 results. Mold price can usually become fixed after DFM approval. Part price may remain conditional on verified cycle time, runner weight, final resin pricing, and packaging. This distinction lets procurement compare commercial exposure without forcing engineering assumptions into a falsely precise number.
RFQ Checklist for an Accurate Injection Molding Cost
The quality of the quotation depends on the quality of the RFQ package. Send the same controlled package to every supplier and identify unresolved assumptions explicitly.
- 3D CAD: STEP or Parasolid file at the current revision.
- 2D drawing: critical dimensions, tolerances, datum scheme, threads, inserts, surface finish, texture, and cosmetic zones.
- Demand profile: prototype quantity, first order, annual volume, peak monthly demand, and expected program life.
- Material specification: polymer family plus exact manufacturer/grade where performance or compliance depends on it; include color, filler, flame rating, UV package, and regrind restrictions.
- Tooling requirement: target tool life, preferred cavity count, hot- or cold-runner preference, mold ownership, storage, maintenance, and transfer expectations.
- Quality plan: FAI, dimensional report, material certificate, capability study, PPAP level, gauge requirements, and traceability.
- Delivered-part scope: degating, insert installation, assembly, printing, welding, cleaning, individual packaging, labeling, and export packing.
- Commercial basis: delivery location, Incoterm, desired lead time, quotation currency, payment terms, and whether freight and duty must be included.
If the design is not production-ready, request a documented DFM review before locking the tool price. Gate location, draft, wall transitions, undercuts, tolerance allocation, and expected shrinkage can change both the mold concept and the recurring part cost. Use the Guide de conception des portails, tool steel selection guide, et tolerance stack-up guide to define those decisions before supplier comparison.
When the Lowest Quote Is the Right Quote
The lowest quote can be the best choice when the tool specification is equivalent, the supplier has demonstrated the required process and inspection capability, exclusions are transparent, and the total landed cost remains lowest at the expected volume. A higher quotation is not automatically better. The objective is evidence-based equivalence, followed by commercial comparison.
When to Reject a Low Quote
Reject or clarify a quotation when the supplier cannot identify mold steel and hardness, does not state cavities and cycle-time assumptions, substitutes an unspecified resin, excludes dimensional approval, cannot explain mold ownership, or offers a piece price without runner weight and secondary-operation scope. Those omissions transfer cost and schedule risk to the buyer rather than eliminating it.
For a manufacturing review, send the CAD model, drawing, resin requirement, annual volume, and inspection level through the form below. Nylon Plastic can compare tooling route, expected mold life, unit-cost drivers, and prototype-to-production options before quotation.
Questions fréquemment posées
Combien coûte un moule pour une petite pièce en plastique (moins de 30 grammes) ?
Pour une pièce simple (sans actions latérales, ouverture-fermeture uniquement, acier P20, cavité unique, sans canal chaud) fabriquée en Chine, il faut s'attendre à $ 1 800–4 500. Pour la même pièce dotée d'une configuration à deux cavités, il faut s'attendre à $ 3 000–7 500. Ajouter 25–50% pour les ateliers d'outillage occidentaux. Si la pièce nécessite des opérations annexes, des tolérances serrées (inférieures à ±0,05 mm) ou une finition SPI A-2 très brillante, augmentez la plage jusqu’à $ 5 000–15 000. Le facteur le plus déterminant dans cette gamme de tailles est la nécessité ou non d’un système à canaux chauds : un canal chaud à sortie unique ajoute à lui seul $ 1 200–3 500 aux coûts d'outillage.
Comment puis-je vérifier que le fournisseur a bien utilisé la nuance d'acier indiquée dans son devis ?
Trois méthodes, par ordre de fiabilité : (1) Exiger le certificat de la minoterie — un document traçable émanant de l'aciérie (par exemple, Bohler, ASSAB, Daido) indiquant le numéro de coulée, la composition chimique et la dureté. Vérifiez que le numéro de coulée correspond au marquage physique figurant sur la base du moule. (2) Demander un test de dureté à l'aide d'un appareil portable lors d'une inspection vidéo — Un test de dureté Leeb étalonné, appliqué à la surface de la cavité, dure 30 secondes et fournit un résultat immédiat. La valeur mesurée pour le P20 doit être comprise entre 28 et 32 HRC ; celle pour le H13 doit être comprise entre 48 et 52 HRC. (3) Pour les moules de grande valeur ($30 000+), faites réaliser une inspection par un organisme tiers par l'intermédiaire d'un organisme tel que SGS, Bureau Veritas ou TÜV, qui peut réaliser une analyse par fluorescence X (XRF) à l'aide d'un appareil portable afin de vérifier la composition de l'alliage par rapport au certificat d'usine. Cette analyse coûte entre $300 et 800 et constitue une pratique courante dans les secteurs automobile et médical.
Dans quels cas un système à canaux chauds est-il plus rentable qu’un système à canaux froids ?
Le calcul du seuil de rentabilité dépend du gaspillage de matière et de la durée du cycle. Un système à canaux froids génère une carotte et un canal solidifiés qui doivent être broyés ou mis au rebut ; pour un moule à plusieurs cavités produisant de petites pièces, le canal peut représenter entre 30 et 60% du poids de la pièce moulée. Règle générale : Si le rapport poids du canal de coulée/poids de la pièce dépasse 25%, un système à canaux chauds est rentabilisé en 50 000 à 100 000 cycles, rien qu’en termes d’économies de matière. De plus, les canaux chauds réduisent la durée du cycle de 5 à 15% (pas de temps de refroidissement des canaux) et éliminent la manipulation des rebroyats. Pour les résines techniques à forte valeur ajoutée (PA66 GF30 à $4–6/kg, ou PEEK à $50+/kg), l’amortissement est encore plus rapide — parfois en moins de 20 000 cycles. Pour le PP standard à $1,50/kg, le calcul est moins favorable et un canal froid avec réutilisation de la matière broyée s’avère souvent plus judicieux en dessous de 100 000 unités.
Dois-je payer séparément pour une analyse de l'écoulement dans le moule, ou celle-ci est-elle comprise ?
Cela dépend de la complexité de la pièce. Pour les pièces simples (épaisseur de paroi uniforme, emplacement unique de l'entrée, aucune contrainte liée à la longueur d'écoulement), une analyse de l'écoulement dans le moule n'apporte qu'une valeur ajoutée limitée : un outilleur compétent peut prédire le comportement de remplissage grâce à son expérience. En revanche, pour toute pièce présentant parois minces (moins de 1,2 mm), rapports longueur d'écoulement/épaisseur élevés (supérieurs à 150:1), emplacements multiples des points d'injection ou résines renforcées de verre, une analyse Mold-Flow vaut largement son prix. Sans elle, vous risquez de voir la ligne de soudure se situer dans des zones critiques sur le plan structurel, des poches d’air provoquant des marques de brûlure, ainsi qu’un gauchissement dû à un retrait différentiel. Le coût de l’analyse du $400–1 200 ne représente qu’une fraction de ce qu’il en coûte pour redimensionner une entrée ou ajouter un évacuateur après la T1. Si le fournisseur hésite à l’inclure, proposez de la prendre en charge vous-même et d’en devenir propriétaire : ainsi, les données serviront votre projet même si vous changez de fournisseur par la suite.
