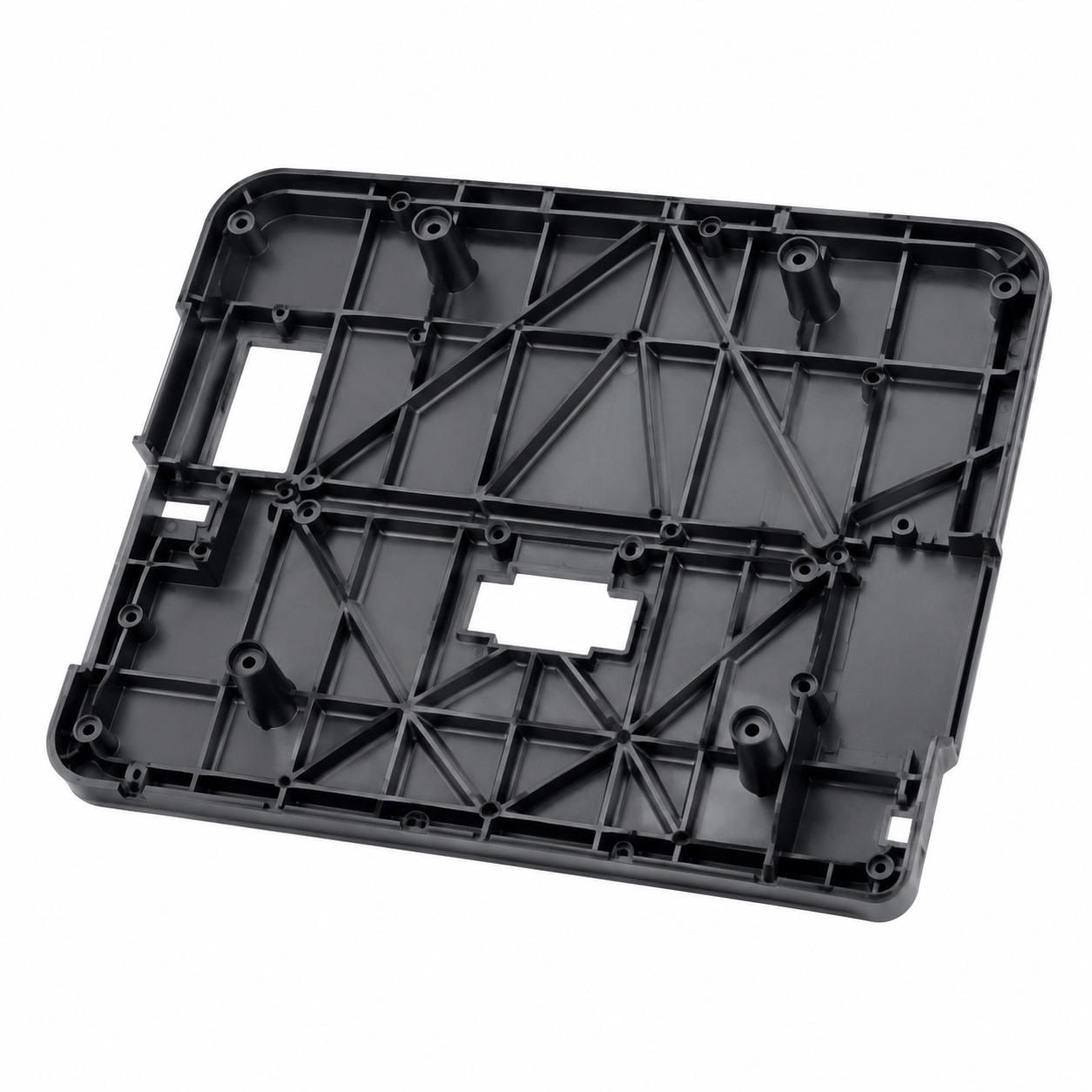

1. Introduction : pourquoi les nervures et les bossages sont-ils importants dans le moulage par injection ?
Dans le domaine du moulage par injection, les concepteurs de pièces sont constamment confrontés à un défi fondamental : parvenir à une structure rigidité et résistance tout en conservant une épaisseur de paroi uniforme. Le simple fait d'épaissir les parois augmente le coût des matières premières, allonge la durée du cycle et entraîne déformations, marques d'affaissement et vides internes. Les nervures et les bossages apportent la solution.
Côtes Il s'agit de saillies minces, semblables à des parois, qui augmentent considérablement la rigidité à la flexion sans pour autant accroître proportionnellement l'épaisseur de la paroi. Une nervure bien conçue peut doubler le moment d'inertie d'une pièce tout en n'augmentant le volume de matière que de 10 à 20%.
Patrons sont des saillies cylindriques conçues pour recevoir vis autotaraudeuses, inserts filetés ou goupilles de positionnement. Elles concentrent les forces de fixation et doivent être conçues avec soin afin d'éviter l'apparition de marques d'enfoncement sur la surface esthétique opposée.
Ce guide traite des règles de conception éprouvées, tableaux de cotes et pièges courants pour les nervures et les bossages des pièces en plastique moulées par injection. Que vous conceviez des boîtiers pour appareils électroniques grand public, des pièces d'intérieur automobile ou des boîtiers pour dispositifs médicaux, ces principes s'appliquent de manière universelle.
2. Règles de conception des nervures et bonnes pratiques

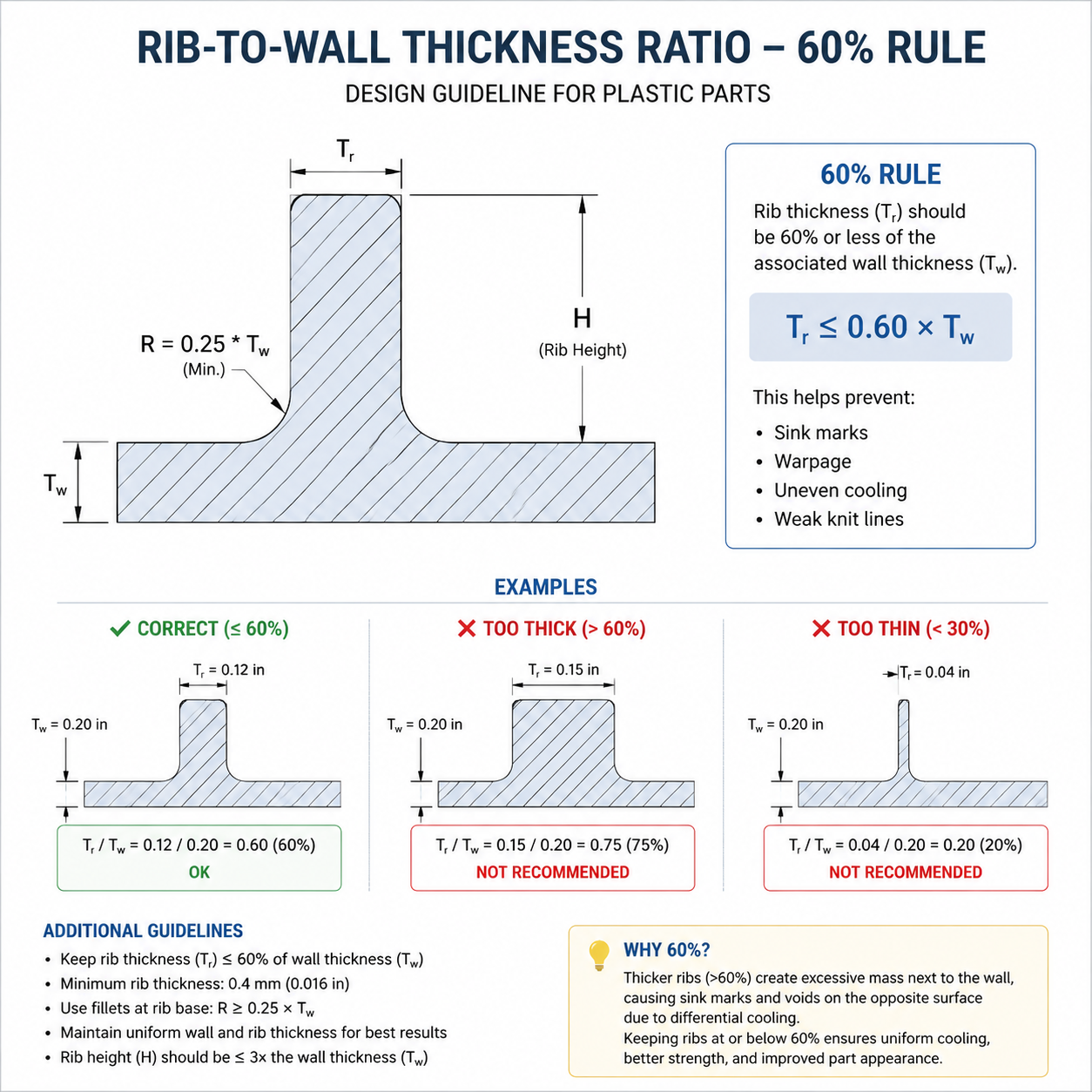

2.1 Épaisseur des nervures
La règle la plus importante : L'épaisseur de la nervure ne doit pas dépasser 60% de l'épaisseur nominale de la paroi. à la base des côtes.
| Épaisseur nominale de la paroi (mm) | Épaisseur maximale de la base des nervures (mm) |
|---|---|
| 1.0 | 0.60 |
| 1.5 | 0.90 |
| 2.0 | 1.20 |
| 2.5 | 1.50 |
| 3.0 | 1.80 |
| 3.5 | 2.10 |
| 4.0 | 2.40 |
Le non-respect de la règle 60% entraîne un refroidissement plus lent de la base de l'nervure par rapport à la paroi adjacente, ce qui crée un marque de rétrécissement visible sur la face opposée. Pour surfaces cosmétiques de classe A, limiter l'épaisseur des nervures à 40–50% de l'épaisseur de la paroi afin de disposer d'une marge de sécurité supplémentaire.
2.2 Hauteur des nervures
La hauteur maximale des nervures ne doit pas dépasser 3 fois l'épaisseur de la base de la nervure. Les nervures hautes et fines sont difficiles à remplir, présentent un risque de remplissage insuffisant et sont difficiles à éjecter. Pour les nervures structurelles en thermoplastiques techniques (PA, PBT, POM), les limites pratiques sont les suivantes :
- Nervures standard : Hauteur ≤ 3 × épaisseur de la nervure
- Nervures profondes : Hauteur ≤ 5 × épaisseur de la nervure (nécessite une base plus large ou des goussets)
- Motifs à nervures croisées : Hauteur ≤ 5 × épaisseur de l'âme (les intersections se renforcent mutuellement)
2.3 Angle de tirage
Chaque côte doit comporter un angle de dépouille minimal de 0,5 degré par côté. Un dévers insuffisant génère une force d'éjection excessive, susceptible d'endommager la nervure ou la pièce. Dévers recommandé en fonction du matériau :
| Type de matériau | Tirant d'eau minimal (par côté) | Projet recommandé (par partie) |
|---|---|---|
| Non chargé (PP, PE, ABS) | 0,5° | 1,0° |
| Renforcés de verre (PA6-GF30, PBT-GF30) | 1,0° | 1,5° |
| Haute température (PPS, PEEK) | 1,0° | 2,0° |
| Surfaces texturées (tout matériau) | 1,5° par 0,025 mm de profondeur de texture | — |
2.4 Espacement des nervures
Les nervures adjacentes doivent être espacées d'au moins 2 fois l'épaisseur nominale de la paroi à distance les unes des autres. Un espacement trop réduit entraîne la formation de zones de matière épaisses qui se refroidissent de manière inégale, ce qui provoque des creux de retrait et des concentrations de contraintes internes. Pour les réseaux de nervures parallèles, respectez une distance minimale entre les centres comprise entre 2,5 et 3,0 fois l'épaisseur nominale de la paroi afin de garantir un refroidissement uniforme.

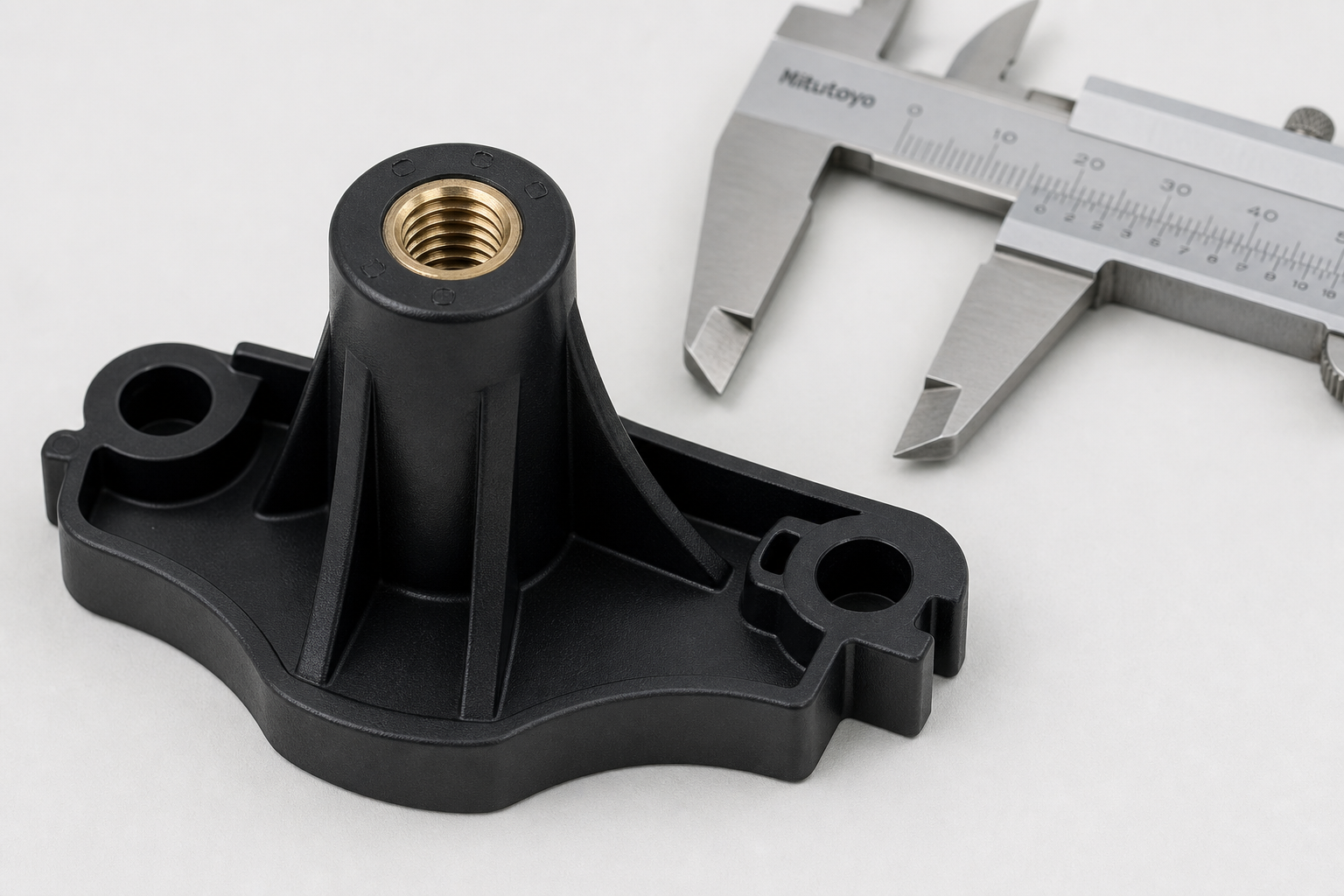

3. Règles de conception des boss
3.1 Diamètre extérieur du bossage
Le patron le diamètre extérieur doit être d'environ deux fois le diamètre de la vis pour les vis autotaraudeuses. Cela garantit une prise suffisante dans le matériau tout en minimisant le risque de creux de perçage.
| Taille de la vis | Diamètre nominal (mm) | Diamètre extérieur (mm) | Trou pilote (mm) | Épaisseur de la paroi (mm) | Hauteur minimale (mm) |
|---|---|---|---|---|---|
| M2 | 2.0 | 4.0 | 1.6 | 1.2 | 4.0 |
| M2,5 | 2.5 | 5.0 | 2.0 | 1.5 | 5.0 |
| M3 | 3.0 | 6.0 | 2.4 | 1.8 | 6.0 |
| M4 | 4.0 | 8.0 | 3.2 | 2.4 | 8.0 |
| M5 | 5.0 | 10.0 | 4.0 | 3.0 | 10.0 |
| M6 | 6.0 | 12.0 | 4.8 | 3.6 | 12.0 |
| M8 | 8.0 | 16.0 | 6.5 | 4.75 | 16.0 |
Remarque : L'épaisseur de la paroi du bossage ne doit pas dépasser 60% de l'épaisseur nominale de la paroi de la pièce. Si cette contrainte ne peut être respectée (par exemple, vis de grande taille sur une paroi mince), utilisez des goussets ou des nervures pour renforcer le bossage à l'extérieur plutôt que d'épaissir la paroi du bossage.
3.2 Hauteur et rapport d'aspect du boss
En règle générale, la hauteur du boss ne devrait pas dépasser 3 fois le diamètre extérieur du bossage. Les ergots hauts et non renforcés risquent de se déformer lors de l'insertion des vis et peuvent se casser. Pour les ergots plus hauts, utilisez :
- Goussets : Renforts triangulaires reliant le bossage à la paroi de la base
- Raccords à nervures : Fixer le support aux nervures structurelles adjacentes
- Conception du lamage : Enfoncer la tête de vis pour réduire la hauteur effective
3.3 Angle de dépouille pour les bossages
Les deux noyau interne et surface externe Les bossages nécessitent un angle de dépouille. Le noyau interne (goupille centrale) doit présenter un angle de dépouille minimal de 0,5 degré. La surface extérieure peut présenter un angle de dépouille légèrement inférieur si le bossage est court, mais un minimum de 0,5 degré est vivement recommandé. Pour les bossages de plus de 10 mm de hauteur, augmentez l’angle de dépouille de la tige centrale à 1,0 degré afin de garantir une éjection fiable sans traces de frottement.
4. Erreurs courantes de conception et solutions

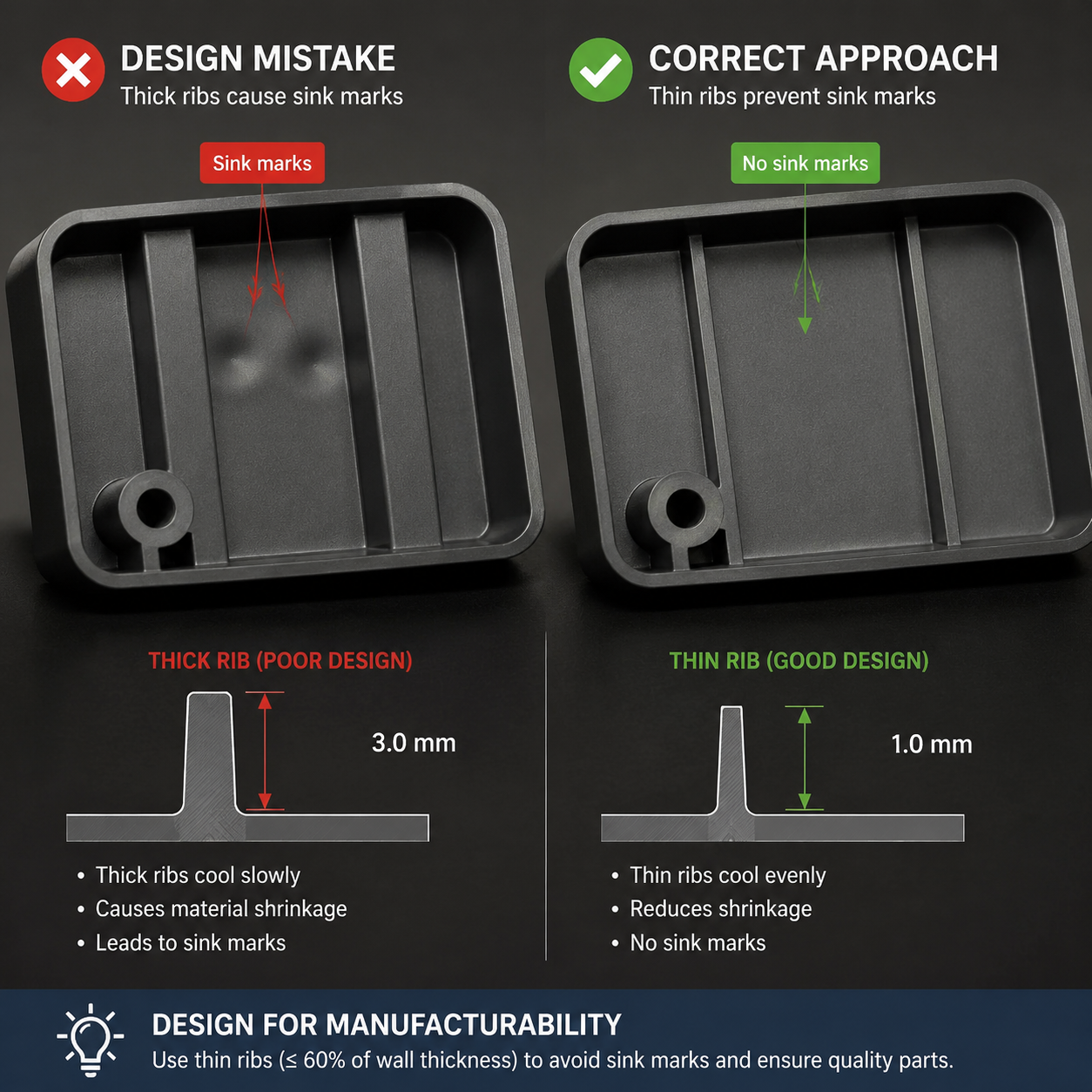

4.1 Les nervures épaisses à l'origine des marques d'affaissement
Problème : Une épaisseur de nervure supérieure à 60% de l'épaisseur nominale de la paroi crée une masse localisée de matière qui se refroidit plus lentement que les zones environnantes. Lorsque la section plus épaisse se contracte pendant le refroidissement, elle tire la surface adjacente vers l'intérieur, créant ainsi un marque de rétrécissement visible sur la surface esthétique.
Solution : Réduire l'épaisseur des nervures à ≤ 60% (de préférence 50%) de l'épaisseur nominale de la paroi. Si la rigidité structurelle est insuffisante, utiliser plusieurs nervures plus fines ou des motifs à nervures transversales au lieu d'une seule nervure épaisse. Pour les pièces présentant des surfaces de classe A, appliquez la règle 40% et ajoutez une texturation de surface afin de masquer tout léger affaissement.
4.2 Des patrons de grande taille à l'origine de tirs trop courts
Problème : Les saillies dont la hauteur est supérieure à 3 fois leur diamètre créent un chemin d'écoulement long et étroit. Le front de fusion se refroidit avant d'atteindre le sommet de la saillie, ce qui entraîne un tir court ou un remplissage incomplet au niveau de l'extrémité du bossage.
Solution : Veillez à ce que la hauteur des bossages ne dépasse pas 3 fois leur diamètre. Pour les bossages de grande hauteur inévitables, augmenter la taille de la buse, augmenter la température de fusion ou ajouter une tige d'évent au niveau de la saillie afin de permettre à l'air emprisonné de s'échapper. L'analyse du flux de moulage permet de prédire les schémas de remplissage et de vérifier si une saillie haute se remplira complètement selon vos paramètres de fabrication.
4.3 Un tirant d'eau insuffisant à l'origine de problèmes d'éjection
Problème : Les nervures et les bossages dont le déport est inférieur à 0,5 degré se bloquent sur le noyau du moule lors de l'éjection. Cela provoque traces de frottement, blanchiment sous contrainte, voire rupture partielle lorsque les goupilles d'éjection poussent la pièce pour la séparer du noyau.
Solution : Appliquer un angle de dépouille d'au moins 0,5 degré sur toutes les surfaces verticales, en l'augmentant à 1,0–1,5 degré pour les matériaux renforcés de fibre de verre et les surfaces texturées. Veillez à toujours indiquer l'angle de dépouille sur le dessin en 2D, et pas seulement dans le modèle 3D, afin que le mouliste ne puisse pas les négliger. Vérifiez les angles de dépouille dans votre logiciel de CAO avant de valider la conception pour la fabrication des outils.
4.4 Absence de rayon d'angle à l'intersection entre la nervure et la base
Problème : Un angle aigu à la jonction entre la nervure et la paroi de base crée un concentration de contraintes et une restriction d'écoulement. L'angle interne très prononcé agit comme une encoche, ce qui réduit considérablement la durée de vie en fatigue et augmente le risque d'apparition de fissures.
Solution : Ajouter un rayon minimal compris entre 0,25 et 0,5 mm au niveau de la jonction entre la nervure et la paroi. Ce rayon réduit la concentration des contraintes et améliore l'écoulement de la matière fondue. Pour les pièces soumises à des charges cycliques ou à des chocs, utilisez une valeur comprise entre 0,5 et 0,75 mm. Cette légère modification géométrique a un impact négligeable sur le coût de l'outillage, mais améliore considérablement la durabilité de la pièce.
5. Conception des goussets et des renforts d'angle
5.1 Plaques de renfort pour le renforcement des bossages
Goussets Il s'agit de plaques de renfort triangulaires qui relient un bossage à la paroi de base de la pièce. Elles augmentent considérablement la rigidité latérale et la résistance à la flexion pour un coût de matière minimal. Règles de conception des goussets :
- Épaisseur du gousset : Égale ou légèrement inférieure à l'épaisseur de la nervure (≤ 60% de l'épaisseur nominale de la paroi)
- Hauteur du gousset : 50–75% de hauteur de bossage
- Largeur du gousset à la base : 1,5–2,0 × diamètre extérieur du bossage
- Nombre de goussets : En général, 3 à 4, répartis à intervalles réguliers sur la circonférence du bossage
- Brouillon : Même angle de dépouille que le bossage ou la nervure
5.2 Renforcement des angles
Les boîtiers en plastique de forme rectangulaire tirent un grand avantage des nervures d'angle. Une nervure diagonale traversant un angle interne augmente rigidité en torsion par 40–60% avec un apport minimal de matière. Consignes de conception :
- Position des côtes : Centré à 45 degrés par rapport au coin
- Épaisseur des nervures : Identique aux règles standard relatives aux nervures (épaisseur de paroi ≤ 60%)
- Profondeur des nervures : 2 à 3 fois l'épaisseur de la paroi dans la cavité de la pièce
- Longueur des côtes : Prolonger d'au moins 3 à 5 fois l'épaisseur de la paroi le long de chaque face d'angle

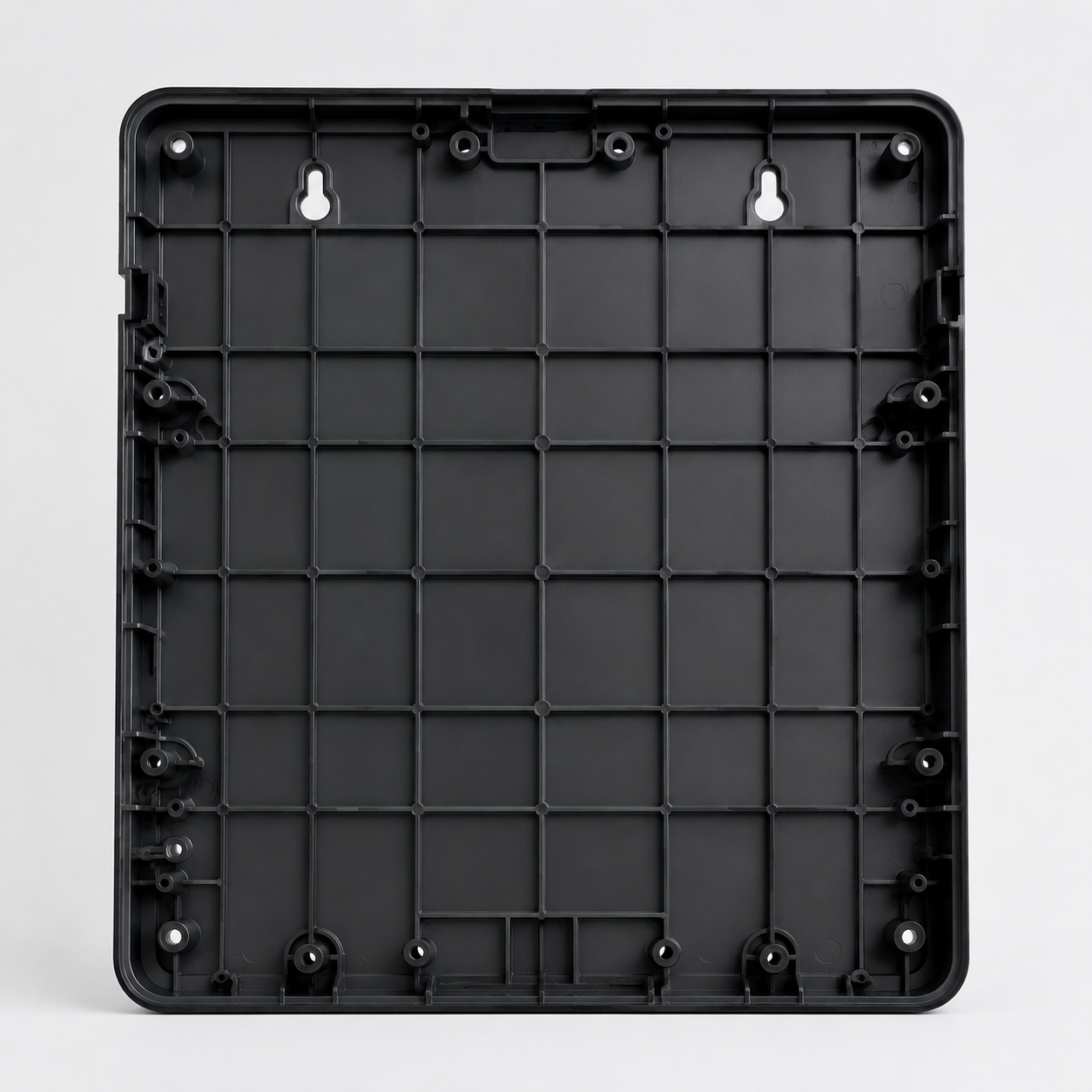

5.3 Motifs à nervures croisées et en nid d'abeille
Pour les grands écrans plats, une structure en grille ou en nid d'abeille offre excellent rapport rigidité/poids. Les nervures qui se croisent se soutiennent mutuellement pour éviter tout flambage, ce qui permet d'augmenter la hauteur des nervures (jusqu'à 5 fois leur épaisseur). Les structures en nid d'abeille sont particulièrement efficaces, car elles répartissent les charges de manière uniforme sur les six faces de chaque alvéole. Lors de la conception de grilles de nervures :
- Taille des cellules : 5 à 10 fois l'épaisseur nominale de la paroi
- Rayon d'intersection des nervures : 0,5 à 1,0 mm au minimum pour éviter les points de concentration de contraintes au niveau des nœuds
- Brouillon : La même règle de 0,5 à 1,0 degré s'applique à toutes les nervures de la grille
6. Tableau complet de conception : dimensions recommandées en fonction de la taille des vis
Le tableau ci-dessous récapitule toutes les cotes critiques des têtes de vis pour les applications de vis autotaraudeuses de M2 à M8. Utilisez ces valeurs comme point de départ pour votre conception, en les adaptant en fonction des propriétés spécifiques des matériaux et des exigences de l'application.
| Paramètre | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 |
|---|---|---|---|---|---|---|---|
| Diamètre nominal de la vis | 2,0 mm | 2,5 mm | 3,0 mm | 4,0 mm | 5,0 mm | 6,0 mm | 8,0 mm |
| Diamètre extérieur du bossage | 4,0 mm | 5,0 mm | 6,0 mm | 8,0 mm | 10,0 mm | 12,0 mm | 16,0 mm |
| Trou pilote (autotaraudeur) | 1,6 mm | 2,0 mm | 2,4 mm | 3,2 mm | 4,0 mm | 4,8 mm | 6,5 mm |
| Épaisseur de la paroi du bossage | 1,2 mm | 1,5 mm | 1,8 mm | 2,4 mm | 3,0 mm | 3,6 mm | 4,75 mm |
| Hauteur minimale du boss | 4,0 mm | 5,0 mm | 6,0 mm | 8,0 mm | 10,0 mm | 12,0 mm | 16,0 mm |
| Épaisseur du gousset | 1,0 mm | 1,2 mm | 1,4 mm | 1,8 mm | 2,2 mm | 2,6 mm | 3,4 mm |
| Engagement recommandé de la vis | 3,0 mm | 3,8 mm | 4,5 mm | 6,0 mm | 7,5 mm | 9,0 mm | 12,0 mm |
| Épaisseur nominale minimale du bossage | 2,0 mm | 2,5 mm | 3,0 mm | 4,0 mm | 5,0 mm | 6,0 mm | 8,0 mm |
7. Foire aux questions
Quelle est l'épaisseur minimale absolue des nervures que je peux utiliser en moulage par injection ?
L'épaisseur minimale pratique des nervures dépend de la caractéristiques d'écoulement du matériau et capacités de remplissage du moule. Pour la plupart des thermoplastiques non chargés (ABS, PC, PP), la valeur minimale est d’environ 0,5 à 0,6 mm à l’extrémité de la nervure. En dessous de cette valeur, on observe un ralentissement de l’écoulement de la matière fondue : celle-ci a tendance à remplir la paroi principale, plus épaisse, plutôt que la nervure fine. Pour les matériaux renforcés de verre, cette épaisseur minimale passe à 0,8–1,0 mm en raison d’une viscosité plus élevée. Consultez toujours votre mouleur pour analyse du flux de moulage pour vérifier la remplissabilité avant de finaliser la conception des nervures fines. Règle empirique utile : l'épaisseur à l'extrémité de la nervure ne doit jamais être inférieure à 40% de l'épaisseur maximale à la base de la nervure afin de garantir un chemin d'écoulement continu.
Quand faut-il utiliser des nervures plutôt que de simplement épaissir la paroi ?
Privilégiez les nervures plutôt que l'épaississement des parois chaque fois que C'est la rigidité qui constitue l'exigence de conception, plutôt que la résistance pure et simple.. Les nervures augmentent le moment d’inertie de manière exponentielle avec la hauteur (I = bh³/12), ce qui signifie qu’une nervure dont l’épaisseur est trois fois supérieure à celle de la paroi multiplie par environ 27 la rigidité à la flexion de la paroi de base — tout en ne nécessitant qu’une fraction de la quantité de matériau qu’il faudrait pour épaissir l’ensemble de la paroi. N’épaississez la paroi que lorsque : (1) la pièce est soumise à charges uniformes de traction ou de compression plutôt que de se plier, (2) la pièce nécessite résistance aux chocs réparties sur toute la surface, ou (3) la surface esthétique ne peut tolérer aucun risque de creux dus aux nervures situées de l’autre côté. Même dans ces cas-là, il convient d’envisager de renforcer la partie épaisse à l’aide de nervures soigneusement conçues afin d’éviter de dépasser une épaisseur de paroi de 4 à 5 mm, au-delà de laquelle la durée du cycle et le gauchissement deviennent des problèmes majeurs.
Comment concevoir une tête pour des vis autotaraudeuses destinées au plastique ?
Pour les vis autotaraudeuses destinées aux thermoplastiques, trois paramètres de conception sont essentiels : diamètre du trou pilote, épaisseur de la paroi du bossage et longueur d'engagement. Pour la plupart des matériaux, le trou pilote doit mesurer entre 75 et 80% du diamètre nominal de la vis (par exemple, 2,4 mm pour une vis M3). L’épaisseur de paroi du bossage doit être d’au moins 40% du diamètre de la vis, sans toutefois dépasser 60% de l’épaisseur nominale de la pièce. La longueur d’engagement (profondeur de pénétration de la vis) doit être comprise entre 2,0 et 2,5 fois le diamètre de la vis pour garantir une résistance fiable au dévissage. Par exemple, une vis autotaraudeuse M3 nécessite un bossage de 6 mm de diamètre extérieur, un trou pilote de 2,4 mm et une profondeur d’engagement minimale de 6 à 7,5 mm. Précisez toujours le diamètre du trou pilote sur le plan de moulage. — Ne comptez jamais sur le mouleur pour percer des trous, car les trous pilotes moulés sont bien plus précis et rentables que les opérations de perçage secondaires. Envisagez d’utiliser inserts filetés en laiton lorsqu'on prévoit des montages et démontages répétés, car les vis autotaraudeuses perdent de leur résistance de maintien après 3 à 5 réinsertions dans la plupart des plastiques.
Comment éviter l'apparition de creux sur les nervures sans compromettre la rigidité ?
Pour éviter l'apparition de marques d'affaissement sur les nervures, il faut adopter une approche à plusieurs volets qui s'attaque à la cause profonde : refroidissement de la concentration de masse localisée plus lent que celui des zones environnantes. Parmi les principales stratégies, on peut citer : (1) Réduire l'épaisseur des nervures à 40–50% de l'épaisseur nominale de la paroi — la solution la plus directe, même si cela implique d'utiliser davantage de nervures pour compenser la perte de rigidité. (2) Ajouter un rayon à l'intersection entre la nervure et la base (0,25–0,5 mm) afin d'uniformiser la zone de transition thermique. (3) Utiliser le moulage par injection assisté par gaz pour les nervures épaisses — le noyau de gaz creuse la nervure, éliminant ainsi complètement la concentration de masse. (4) Donner de la texture à la surface opposée — une texture légère (MT-11000 ou plus fine) masque visuellement les légères empreintes de moulage. (5) Repositionner le motif en forme de côtes sur des zones non esthétiques si la qualité de la surface est déterminante. (6) Optimiser la pression d'emballage et le temps de maintien — une pièce correctement compactée présente moins de retrait, ce qui réduit l'ampleur du creux. Pour les surfaces de classe A (extérieurs automobiles, faces visibles des appareils électroniques grand public), le Règle 40% et texturation est la norme reconnue dans le secteur. Si même cela ne suffit pas, envisagez un surmoulage en deux étapes procédé consistant à recouvrir la surface susceptible de se tacher d'une pellicule en TPE souple au toucher.
